U Profilleri

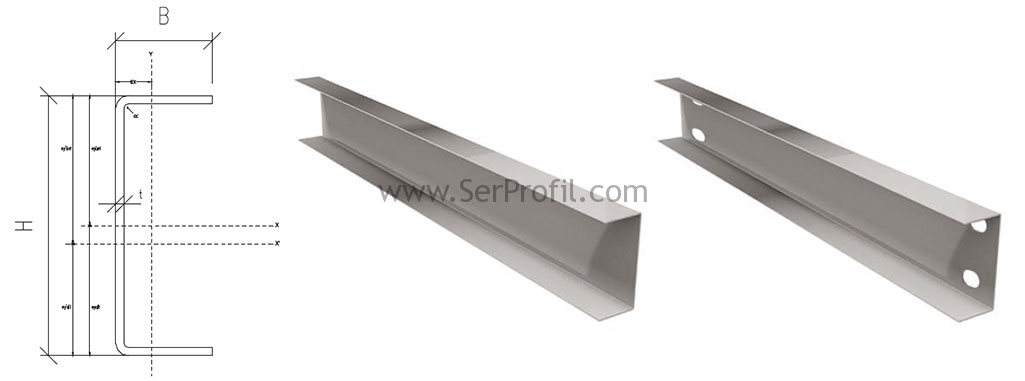

SerProfil U Profiller Nedir?

SerProfil U Profil

Temel Bağlantı Çözümleri

» Çoğunlukla C profiller ile birlikte kılavuz (ray) ve çerçeve bağlantı elemanı olarak çalışan U profiller, hafif çelik taşıyıcı panellerin taban ve tavan karkaslarını oluşturur.

» Özel ölçülerde çekilen galvanizli U profiller korozyona karşı tam koruma sağlar ve duvar panellerinin oluşturulmasında C dikmeler (stud) için yatak görevi görür (track).

Kullanım Alanları ve Avantajlar

U Profil

Neden U Profil?

  • Mükemmel Uyum: C profillerle sıfır toleransla iç içe geçebilecek toleranslarda roll-form üretimi yapılır.
  • Seri Üretim: Sürekli form verme hatlarımızda yüksek hızda, firesiz ve istenilen ebatta (1.00 mm - 4.00 mm arası) üretim.
  • Akıllı Bağlantı: Projenize özel cıvata ve servis delikleri CNC delme ünitelerimizde hatta entegre şekilde açılır.
  • Hafif çelik villa ve ev karkasları, bölme duvar alt/üst ray sistemleri (track) ve asma tavan taşıyıcıları için idealdir.

Tırnak (L): U profillerde tırnak bükümü bulunmaz.
90° köşelerdeki büküm yarıçapı: min. 3.00 mm - 6.00 mm
Tüm ebatlar TS EN 1993-1-3 standartına uygundur.
Malzeme: S390GD + Z / S350GD+Z / DX51D+Z / S235 JR / S355

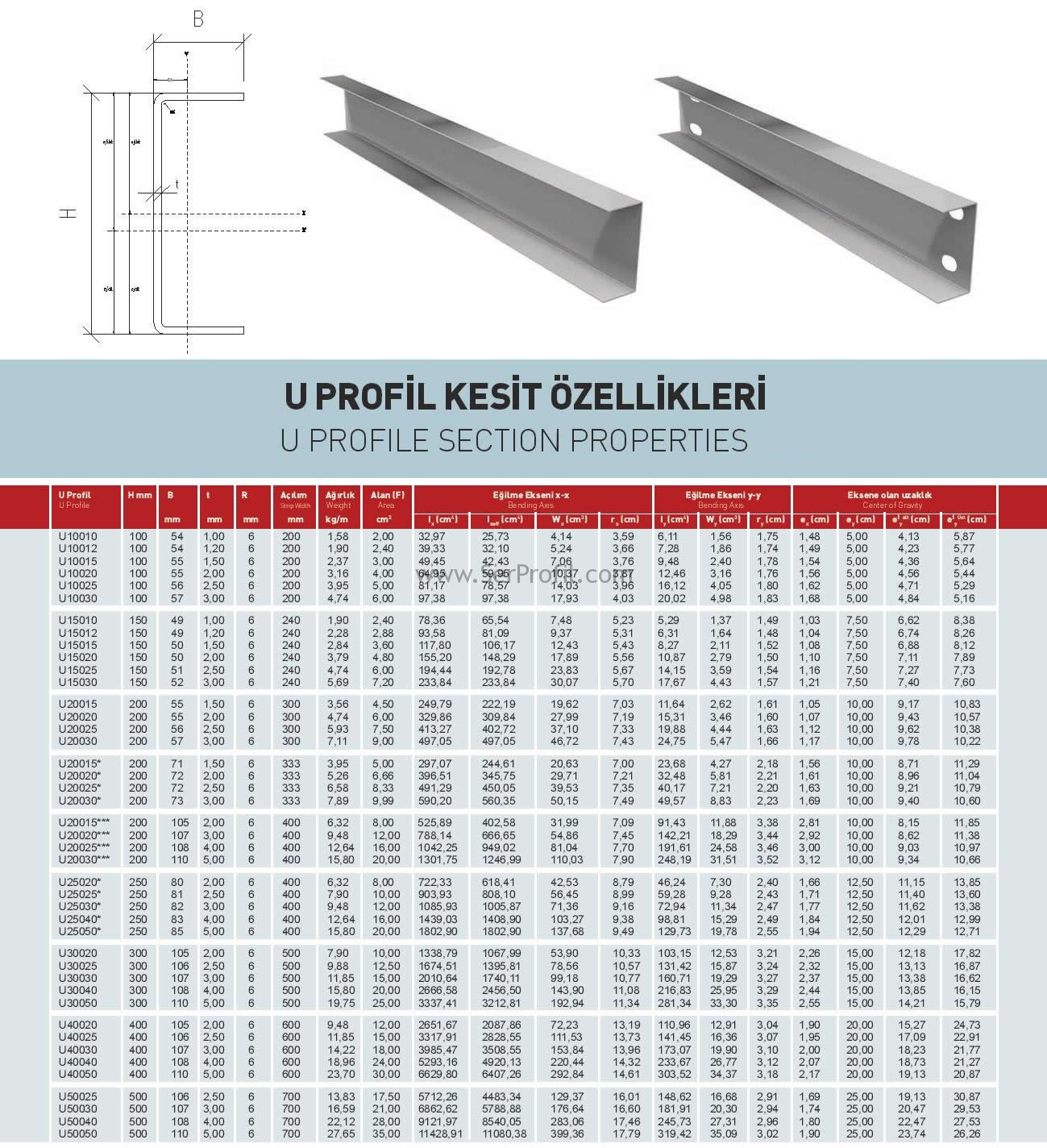

U Profil Kesit Özellikleri (Teknik Tablo)

U Profil H (mm) B (mm) t (mm) Açınım (mm) Ağırlık (kg/m) Alan (cm²)
U10010 100 54 1.00 200 1.58 2.00
U10012 100 54 1.20 200 1.90 2.40
U10015 100 55 1.50 200 2.37 3.00
U10020 100 55 2.00 200 3.16 4.00
U10025 100 56 2.50 200 3.95 5.00
U10030 100 57 3.00 200 4.74 6.00
U15010 150 49 1.00 240 1.90 2.40
U15012 150 49 1.20 240 2.28 2.88
U15015 150 50 1.50 240 2.84 3.60
U15020 150 50 2.00 240 3.79 4.80
U15025 150 51 2.50 240 4.74 6.00
U15030 150 52 3.00 240 5.69 7.20
U20015 200 55 1.50 300 3.56 4.50
U20020 200 55 2.00 300 4.74 6.00
U20025 200 56 2.50 300 5.93 7.50
U20030 200 57 3.00 300 7.11 9.00
U20015* 200 71 1.50 333 3.95 5.00
U20020* 200 72 2.00 333 5.26 6.66
U20025* 200 72 2.50 333 6.58 8.33
U20030* 200 73 3.00 333 7.89 9.99
U20015** 200 105 2.00 400 6.32 8.00
U20020** 200 107 3.00 400 9.48 12.00
U20025** 200 108 4.00 400 12.64 16.00
U20030** 200 110 5.00 400 15.80 20.00
U25020* 250 80 2.00 400 6.32 8.00
U25025* 250 81 2.50 400 7.90 10.00
U25030* 250 82 3.00 400 9.48 12.00
U25040* 250 83 4.00 400 12.64 16.00
U25050* 250 85 5.00 400 15.80 20.00
U30020 300 105 2.00 500 7.90 10.00
U30025 300 106 2.50 500 9.88 12.50
U30030 300 107 3.00 500 11.85 15.00
U30040 300 108 4.00 500 15.80 20.00
U30050 300 110 5.00 500 19.75 25.00
U40020 400 105 2.00 600 9.48 12.00
U40025 400 106 2.50 600 11.85 15.00
U40030 400 107 3.00 600 14.22 18.00
U40040 400 108 4.00 600 18.96 24.00
U40050 400 110 5.00 600 23.70 30.00
U50025 500 106 2.50 700 13.83 17.50
U50030 500 107 3.00 700 16.59 21.00
U50040 500 108 4.00 700 22.12 28.00
U50050 500 110 5.00 700 27.65 35.00
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U10010 100 54 1.00 6 200 1.58 2.00 160 TL 200 TL 240 TL
U10012 100 54 1.20 6 200 1.90 2.40 195 TL 240 TL 290 TL
U10015 100 55 1.50 6 200 2.37 3.00 240 TL 300 TL 360 TL
U10020 100 55 2.00 6 200 3.16 4.00 320 TL 400 TL 480 TL
U10025 100 56 2.50 6 200 3.95 5.00 400 TL 500 TL 600 TL
U10030 100 57 3.00 6 200 4.74 6.00 480 TL 600 TL 715 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U15010 150 49 1.00 6 240 1.90 2.40 195 TL 240 TL 290 TL
U15012 150 49 1.20 6 240 2.28 2.88 230 TL 290 TL 345 TL
U15015 150 50 1.50 6 240 2.84 3.60 290 TL 360 TL 430 TL
U15020 150 50 2.00 6 240 3.79 4.80 385 TL 480 TL 575 TL
U15025 150 51 2.50 6 240 4.74 6.00 480 TL 600 TL 715 TL
U15030 150 52 3.00 6 240 5.69 7.20 575 TL 715 TL 860 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U20015 200 55 1.50 6 300 3.56 4.50 360 TL 450 TL 540 TL
U20020 200 55 2.00 6 300 4.74 6.00 480 TL 600 TL 715 TL
U20025 200 56 2.50 6 300 5.93 7.50 600 TL 745 TL 895 TL
U20030 200 57 3.00 6 300 7.11 9.00 715 TL 895 TL 1.075 TL
U20015* 200 71 1.50 6 333 3.95 5.00 400 TL 500 TL 600 TL
U20020* 200 72 2.00 6 333 5.26 6.66 530 TL 665 TL 795 TL
U20025* 200 72 2.50 6 333 6.58 8.33 665 TL 830 TL 995 TL
U20030* 200 73 3.00 6 333 7.89 9.99 795 TL 995 TL 1.190 TL
U20015** 200 105 2.00 6 400 6.32 8.00 635 TL 795 TL 955 TL
U20020** 200 107 3.00 6 400 9.48 12.00 955 TL 1.195 TL 1.430 TL
U20025** 200 108 4.00 6 400 12.64 16.00 1.270 TL 1.590 TL 1.905 TL
U20030** 200 110 5.00 6 400 15.80 20.00 1.590 TL 1.985 TL 2.385 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U25020* 250 80 2.00 6 400 6.32 8.00 635 TL 795 TL 955 TL
U25025* 250 81 2.50 6 400 7.90 10.00 795 TL 995 TL 1.195 TL
U25030* 250 82 3.00 6 400 9.48 12.00 955 TL 1.195 TL 1.430 TL
U25040* 250 83 4.00 6 400 12.64 16.00 1.270 TL 1.590 TL 1.905 TL
U25050* 250 85 5.00 6 400 15.80 20.00 1.590 TL 1.985 TL 2.385 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U30020 300 105 2.00 6 500 7.90 10.00 795 TL 995 TL 1.195 TL
U30025 300 106 2.50 6 500 9.88 12.50 995 TL 1.245 TL 1.490 TL
U30030 300 107 3.00 6 500 11.85 15.00 1.195 TL 1.490 TL 1.790 TL
U30040 300 108 4.00 6 500 15.80 20.00 1.590 TL 1.985 TL 2.385 TL
U30050 300 110 5.00 6 500 19.75 25.00 1.985 TL 2.485 TL 2.980 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U40020 400 105 2.00 6 600 9.48 12.00 955 TL 1.195 TL 1.430 TL
U40025 400 106 2.50 6 600 11.85 15.00 1.195 TL 1.490 TL 1.790 TL
U40030 400 107 3.00 6 600 14.22 18.00 1.430 TL 1.790 TL 2.145 TL
U40040 400 108 4.00 6 600 18.96 24.00 1.905 TL 2.385 TL 2.860 TL
U40050 400 110 5.00 6 600 23.70 30.00 2.385 TL 2.980 TL 3.575 TL
U Profil H B t R Açınım Ağırlık Alan Siyah (TL/m) Galv (TL/m) Daldırma (TL/m)
U50025 500 106 2.50 6 700 13.83 17.50 1.390 TL 1.740 TL 2.085 TL
U50030 500 107 3.00 6 700 16.59 21.00 1.670 TL 2.085 TL 2.500 TL
U50040 500 108 4.00 6 700 22.12 28.00 2.225 TL 2.780 TL 3.335 TL
U50050 500 110 5.00 6 700 27.65 35.00 2.780 TL 3.475 TL 4.170 TL

U Profil Fiyat Bilgisi

Malzeme Cinsi Açıklama Fiyat Bilgisi
Siyah Sac Standart Siyah Sac (Boyasız/Korumasız) Teklif Alın
Galvaniz Sac Standart Galvaniz Kaplama (Korozyon Korumalı) Teklif Alın
Daldırma Galvaniz Sıcak Daldırma Galvaniz (Ekstra Uzun Ömürlü) Teklif Alın

U Profil Metre Fiyatları (TL/m)

Aşağıdaki tabloda örnek profillerin 1 metresine denk gelen fiyatlar belirtilmiştir. Fiyatlar anlık döviz kuru (50,23 TL) üzerinden hesaplanmaktadır.

U Profil Ağırlık (kg/m) Siyah Sac (TL/m) Galvaniz (TL/m) Daldırma Galvaniz (TL/m)
U10010 1.58 160 TL 200 TL 240 TL
U10012 1.90 195 TL 240 TL 290 TL
U10015 2.37 240 TL 300 TL 360 TL
U10020 3.16 320 TL 400 TL 480 TL
U10025 3.95 400 TL 500 TL 600 TL
U10030 4.74 480 TL 600 TL 715 TL
U15010 1.90 195 TL 240 TL 290 TL
U15012 2.28 230 TL 290 TL 345 TL
U15015 2.84 290 TL 360 TL 430 TL
U15020 3.79 385 TL 480 TL 575 TL
U15025 4.74 480 TL 600 TL 715 TL
U15030 5.69 575 TL 715 TL 860 TL
U20015 3.56 360 TL 450 TL 540 TL
U20020 4.74 480 TL 600 TL 715 TL
U20025 5.93 600 TL 745 TL 895 TL
U20030 7.11 715 TL 895 TL 1.075 TL
U20015* 3.95 400 TL 500 TL 600 TL
U20020* 5.26 530 TL 665 TL 795 TL
U20025* 6.58 665 TL 830 TL 995 TL
U20030* 7.89 795 TL 995 TL 1.190 TL
U20015** 6.32 635 TL 795 TL 955 TL
U20020** 9.48 955 TL 1.195 TL 1.430 TL
U20025** 12.64 1.270 TL 1.590 TL 1.905 TL
U20030** 15.80 1.590 TL 1.985 TL 2.385 TL
U25020* 6.32 635 TL 795 TL 955 TL
U25025* 7.90 795 TL 995 TL 1.195 TL
U25030* 9.48 955 TL 1.195 TL 1.430 TL
U25040* 12.64 1.270 TL 1.590 TL 1.905 TL
U25050* 15.80 1.590 TL 1.985 TL 2.385 TL
U30020 7.90 795 TL 995 TL 1.195 TL
U30025 9.88 995 TL 1.245 TL 1.490 TL
U30030 11.85 1.195 TL 1.490 TL 1.790 TL
U30040 15.80 1.590 TL 1.985 TL 2.385 TL
U30050 19.75 1.985 TL 2.485 TL 2.980 TL
U40020 9.48 955 TL 1.195 TL 1.430 TL
U40025 11.85 1.195 TL 1.490 TL 1.790 TL
U40030 14.22 1.430 TL 1.790 TL 2.145 TL
U40040 18.96 1.905 TL 2.385 TL 2.860 TL
U40050 23.70 2.385 TL 2.980 TL 3.575 TL
U50025 13.83 1.390 TL 1.740 TL 2.085 TL
U50030 16.59 1.670 TL 2.085 TL 2.500 TL
U50040 22.12 2.225 TL 2.780 TL 3.335 TL
U50050 27.65 2.780 TL 3.475 TL 4.170 TL

Sipariş Notları:

  1. Fiyatlara KDV (%20) hariçtir.
  2. Fiyatlar anlık döviz kuru üzerinden hesaplanmaktadır.
  3. Miktara bağlı fabrika teslim veya nakliye seçenekleri mevcuttur.
  4. Proje bazlı özel boy ölçü ve kalınlık üretimimiz yapılabilmektedir.
  5. Lütfen stok ve teslim süresi teyit ediniz.
