Petek Kiriş: Nedir, Ölçüleri, Hesabı ve 2026 Fiyatları

Geniş açıklıklı sanayi yapıları, fabrika çatıları, çok katlı çelik binalar ve köprü kirişleri için IPE, HEA ve HEB profillerden CNC plazma kesim ve tozaltı kaynak teknolojisiyle ürettiğimiz petek kiriş (castellated & cellular beam) teknik kesit cetvelleri, canlı hesaplama aracı ve günlük güncellenen 2026 imalat fiyat listesi.

1,5 × H Aynı Ağırlıkta Kesit Yüksekliği Artışı
~2,25 × Ix Eğilme Atalet Momenti & Rijitlik Kazancı
%35 – %45 Çelik Tonajı ve Maliyet Tasarrufu
12 m – 36 m Kolonsuz Ekonomik Açıklık Kapasitesi

Petek Kiriş Nedir? (Castellated & Cellular Beam)

Mühendislik Özeti: Petek kiriş; sıcak haddelenmiş IPE, HEA, HEB veya NPI çelik profillerin gövdesi boyunca CNC plazma/oksijen tezgahında zikzak (altıgen) ya da dairesel şablonda kesilmesi, elde edilen üst ve alt T-parçalarının yarım modül kaydırılarak gövde dişlerinden tam nüfuziyetli kaynakla yeniden birleştirilmesiyle üretilen boşluklu yapısal çelik kiriştir. Ana profilin metre ağırlığı sabit kalırken yüksekliği 1,4H – 1,6H mertebesine çıkar; böylece malzeme ağırlığını artırmadan eğilme mukavemeti ve sehim rijitliği maksimuma taşınır.

Endüstriyel çelik yapılarda açıklık büyüdükçe taşıyıcı kiriş tasarımını kesit dayanımından ziyade düşey sehim sınırı (L/300 – L/360) kontrol eder. Dolu gövdeli standart bir hadde profilde yeterli atalet momentine (Ix) ulaşmak için çok daha ağır bir kesite geçmek gerekirken, petek kiriş imalatı mevcut kesitin başlıklarını (flanşlarını) tarafsız eksenden uzaklaştırarak Steiner (Paralel Eksen) Teoremi uyarınca atalet momentini yaklaşık 2,1 ila 2,4 kat büyütür.

Teknik Üstünlükleri

  • ✔ Yüksek Eğilme Rijitliği: Aynı kg/m ağırlıktaki dolu gövdeli profile kıyasla düşey deplasmanı (sehimi) %50'den fazla azaltır.
  • ✔ MEP & Tesisat Entegrasyonu: Gövdedeki altıgen veya dairesel boşluklardan HVAC havalandırma kanalları, sprinkler yangın boruları ve kablo tavaları kiriş alt kotunu düşürmeden geçer.
  • ✔ Kat Yüksekliği Kazancı: Çok katlı çelik ofis, hastane ve otopark yapılarında her katta 25–45 cm net döşeme derinliği tasarrufu sağlar.
  • ✔ Deprem Yükü Azaltımı: Çatı ve kat kütlelerinin hafiflemesi, TBDY 2018 kapsamında kolon ve temellere aktarılan sismik taban kesme kuvvetini düşürür.

Başlıca Kullanım Alanları

  • ✔ Sanayi ve Lojistik Hangarları: 15 m – 36 m kolonsuz çatı ana kirişleri ve çatı GES taşıyıcı sistemleri.
  • ✔ Çok Katlı Ticari Binalar & AVM'ler: Kompozit çelik-beton döşeme (trapez sac üstü beton) tali ve ana kirişleri.
  • ✔ Katlı Otoparklar & Spor Salonları: Estetik görünür çelik mimarisi ve geniş araç manevra açıklıkları.
  • ✔ Yaya Üst Geçitleri & Sundurmalar: Narin, hafif ve rüzgar yüküne optimize edilmiş konsol/köprü kirişleri.
İNTERAKTİF MÜHENDİSLİK ARACI

Canlı Petek Kiriş Ölçü, Açıklık ve Maliyet Hesaplama

Tam Ekran Yazdırılabilir Hesaplayıcı →

Hadde profil tipini, kesit ebadını ve proje metrajınızı seçerek açılmış gövde yüksekliğini (Hpetek), maksimum tesisat geçiş çapını, ekonomik açıklık aralığını ve güncel imalat bütçesini anında görüntüleyin:

Orijinal Kesit → Açılmış Yükseklik: 300 mm → 450 mm
Maks. Tesisat Boşluk Çapı (~d0): ~ 290 mm
Önerilen Ekonomik Açıklık (L): 8,1 m – 10,8 m
Birim Ağırlık & Toplam Tonaj: 42,2 kg/m (5.064 kg)
Birim Metretül Fiyatı (KDV Hariç): 0 TL / m
Tahmini Toplam İmalat Bütçesi (Hammadde + CNC İşçilik)
0 TL
Bu Kesit İçin WhatsApp'tan Net Teklif Al →

2026 Güncel Petek Kiriş Fiyat Listesi (IPE, HEA, HEB)

Aşağıdaki tabloda S275JR yapı çeliği hammadde bedeli, CNC plazma zikzak kesim ve otomatik kaynak imalat işçiliği dahil edilmiş güncel metretül (TL/m) petek kiriş fiyatları yer almaktadır. Fiyatlar TCMB günlük döviz kuru (1 USD = 44,00 TL) üzerinden otomatik hesaplanır.

Ana Profil Adı Açılmış Yükseklik (1,5H) Birim Ağırlık Metretül Fiyatı (Hammadde + İşçilik)
IPE Profilden Üretilen Petek Kiriş Fiyatları
IPE 80 Petek Kiriş ~ 120 mm 6,00 kg/m 700 TL
IPE 100 Petek Kiriş ~ 150 mm 8,10 kg/m 900 TL
IPE 120 Petek Kiriş ~ 180 mm 10,40 kg/m 1.150 TL
IPE 140 Petek Kiriş ~ 210 mm 12,90 kg/m 1.450 TL
IPE 160 Petek Kiriş ~ 240 mm 15,80 kg/m 1.750 TL
IPE 180 Petek Kiriş ~ 270 mm 18,80 kg/m 2.100 TL
IPE 200 Petek Kiriş ~ 300 mm 22,40 kg/m 2.500 TL
IPE 220 Petek Kiriş ~ 330 mm 26,20 kg/m 2.900 TL
IPE 240 Petek Kiriş ~ 360 mm 30,70 kg/m 3.400 TL
IPE 270 Petek Kiriş ~ 405 mm 36,10 kg/m 4.000 TL
IPE 300 Petek Kiriş ~ 450 mm 42,20 kg/m 4.650 TL
IPE 330 Petek Kiriş ~ 495 mm 49,10 kg/m 5.450 TL
IPE 360 Petek Kiriş ~ 540 mm 57,10 kg/m 6.300 TL
IPE 400 Petek Kiriş ~ 600 mm 66,30 kg/m 7.300 TL
IPE 450 Petek Kiriş ~ 675 mm 77,60 kg/m 8.550 TL
IPE 500 Petek Kiriş ~ 750 mm 90,70 kg/m 10.000 TL
IPE 550 Petek Kiriş ~ 825 mm 106,00 kg/m 11.700 TL
HEA Profilden Üretilen Petek Kiriş Fiyatları
HEA 100 Petek Kiriş ~ 144 mm 16,70 kg/m 1.850 TL
HEA 120 Petek Kiriş ~ 171 mm 19,90 kg/m 2.200 TL
HEA 140 Petek Kiriş ~ 200 mm 24,70 kg/m 2.750 TL
HEA 160 Petek Kiriş ~ 228 mm 30,40 kg/m 3.350 TL
HEA 180 Petek Kiriş ~ 257 mm 35,50 kg/m 3.950 TL
HEA 200 Petek Kiriş ~ 285 mm 42,30 kg/m 4.700 TL
HEA 220 Petek Kiriş ~ 315 mm 50,50 kg/m 5.600 TL
HEA 240 Petek Kiriş ~ 345 mm 60,30 kg/m 6.650 TL
HEA 260 Petek Kiriş ~ 375 mm 68,20 kg/m 7.550 TL
HEA 280 Petek Kiriş ~ 405 mm 76,40 kg/m 8.450 TL
HEA 300 Petek Kiriş ~ 435 mm 88,30 kg/m 9.750 TL
HEA 320 Petek Kiriş ~ 465 mm 97,60 kg/m 10.750 TL
HEA 340 Petek Kiriş ~ 495 mm 105,00 kg/m 11.550 TL
HEA 360 Petek Kiriş ~ 525 mm 112,00 kg/m 12.350 TL
HEA 400 Petek Kiriş ~ 585 mm 125,00 kg/m 13.750 TL
HEA 450 Petek Kiriş ~ 660 mm 140,00 kg/m 15.400 TL
HEA 500 Petek Kiriş ~ 735 mm 155,00 kg/m 17.050 TL
HEA 550 Petek Kiriş ~ 810 mm 166,00 kg/m 18.300 TL
HEA 600 Petek Kiriş ~ 885 mm 178,00 kg/m 19.600 TL
HEB Profilden Üretilen Petek Kiriş Fiyatları
HEB 100 Petek Kiriş ~ 150 mm 20,40 kg/m 2.250 TL
HEB 120 Petek Kiriş ~ 180 mm 26,70 kg/m 2.950 TL
HEB 140 Petek Kiriş ~ 210 mm 33,70 kg/m 3.750 TL
HEB 160 Petek Kiriş ~ 240 mm 42,60 kg/m 4.700 TL
HEB 180 Petek Kiriş ~ 270 mm 51,20 kg/m 5.650 TL
HEB 200 Petek Kiriş ~ 300 mm 61,30 kg/m 6.750 TL
HEB 220 Petek Kiriş ~ 330 mm 71,50 kg/m 7.900 TL
HEB 240 Petek Kiriş ~ 360 mm 83,20 kg/m 9.200 TL
HEB 260 Petek Kiriş ~ 375 mm 93,00 kg/m 10.250 TL
HEB 280 Petek Kiriş ~ 420 mm 103,00 kg/m 11.350 TL
HEB 300 Petek Kiriş ~ 450 mm 117,00 kg/m 12.900 TL
HEB 320 Petek Kiriş ~ 480 mm 127,00 kg/m 14.000 TL
HEB 340 Petek Kiriş ~ 510 mm 134,00 kg/m 14.750 TL
HEB 360 Petek Kiriş ~ 540 mm 142,00 kg/m 15.650 TL
HEB 400 Petek Kiriş ~ 600 mm 155,00 kg/m 17.050 TL
HEB 450 Petek Kiriş ~ 675 mm 171,00 kg/m 18.850 TL
HEB 500 Petek Kiriş ~ 750 mm 187,00 kg/m 20.600 TL
HEB 550 Petek Kiriş ~ 825 mm 199,00 kg/m 21.900 TL
HEB 600 Petek Kiriş ~ 900 mm 212,00 kg/m 23.350 TL

* Liste fiyatları KDV (%20) ve nakliye hariç fabrika teslim birim metretül fiyatlarıdır. Yüksek tonajlı (20+ ton) sanayi projelerinde özel haddehane iskontosu ve fason kesim/kaynak seçenekleri için mühendislik ekibimizden proje bazlı teklif isteyiniz.

IPE, HEA ve HEB Petek Kiriş Ölçüleri ve Kesit Özellikleri Tablosu

Aşağıdaki mühendislik cetvelleri; orijinal hadde profil boyutlarını (h, b, tw, tf), 1,5H petek kiriş dönüşümü sonrası bitmiş gövde yüksekliğini (Hpetek), içinden geçebilecek maksimum dairesel tesisat borusu çapını (~d0) ve ön boyutlandırma için ekonomik açıklık aralığını göstermektedir.

IPE Petek Kiriş Kesit ve Açıklık Cetveli

Kesit G (kg/m) h (mm) b (mm) tw / tf (mm) Açılmış H (mm) Tesisat Ø (mm) Önerilen Açıklık
IPE 80 6,0 80 46 3,8 / 5,2 ~ 120 mm Ø 77 2,2 – 2,9 m
IPE 100 8,1 100 55 4,1 / 5,7 ~ 150 mm Ø 96 2,7 – 3,6 m
IPE 120 10,4 120 64 4,4 / 6,3 ~ 180 mm Ø 115 3,2 – 4,3 m
IPE 140 12,9 140 73 4,7 / 6,9 ~ 210 mm Ø 134 3,8 – 5,0 m
IPE 160 15,8 160 82 5,0 / 7,4 ~ 240 mm Ø 154 4,3 – 5,8 m
IPE 180 18,8 180 91 5,3 / 8,0 ~ 270 mm Ø 173 4,9 – 6,5 m
IPE 200 22,4 200 100 5,6 / 8,5 ~ 300 mm Ø 192 5,4 – 7,2 m
IPE 220 26,2 220 110 5,9 / 9,2 ~ 330 mm Ø 211 5,9 – 7,9 m
IPE 240 30,7 240 120 6,2 / 9,8 ~ 360 mm Ø 230 6,5 – 8,6 m
IPE 270 36,1 270 135 6,6 / 10,2 ~ 405 mm Ø 259 7,3 – 9,7 m
IPE 300 42,2 300 150 7,1 / 10,7 ~ 450 mm Ø 288 8,1 – 10,8 m
IPE 330 49,1 330 160 7,5 / 11,5 ~ 495 mm Ø 317 8,9 – 11,9 m
IPE 360 57,1 360 170 8,0 / 12,7 ~ 540 mm Ø 346 9,7 – 13,0 m
IPE 400 66,3 400 180 8,6 / 13,5 ~ 600 mm Ø 384 10,8 – 14,4 m
IPE 450 77,6 450 190 9,4 / 14,6 ~ 675 mm Ø 432 12,2 – 16,2 m
IPE 500 90,7 500 200 10,2 / 16,0 ~ 750 mm Ø 480 13,5 – 18,0 m
IPE 550 106,0 550 210 11,1 / 17,2 ~ 825 mm Ø 528 14,9 – 19,8 m
IPE 600 122,0 600 220 12,0 / 19,0 ~ 900 mm Ø 576 16,2 – 21,6 m

HEA Petek Kiriş Kesit ve Açıklık Cetveli

Kesit G (kg/m) h (mm) b (mm) tw / tf (mm) Açılmış H (mm) Tesisat Ø (mm) Önerilen Açıklık
HEA 100 16,7 96 100 5,0 / 8,0 ~ 144 mm Ø 92 2,6 – 3,5 m
HEA 120 19,9 114 120 5,0 / 8,0 ~ 171 mm Ø 109 3,1 – 4,1 m
HEA 140 24,7 133 140 5,5 / 8,5 ~ 200 mm Ø 128 3,6 – 4,8 m
HEA 160 30,4 152 160 6,0 / 9,0 ~ 228 mm Ø 146 4,1 – 5,5 m
HEA 180 35,5 171 180 6,0 / 9,5 ~ 257 mm Ø 164 4,6 – 6,2 m
HEA 200 42,3 190 200 6,5 / 10,0 ~ 285 mm Ø 182 5,1 – 6,8 m
HEA 220 50,5 210 220 7,0 / 11,0 ~ 315 mm Ø 202 5,7 – 7,6 m
HEA 240 60,3 230 240 7,5 / 12,0 ~ 345 mm Ø 221 6,2 – 8,3 m
HEA 260 68,2 250 260 7,5 / 12,5 ~ 375 mm Ø 240 6,8 – 9,0 m
HEA 280 76,4 270 280 8,0 / 13,0 ~ 405 mm Ø 259 7,3 – 9,7 m
HEA 300 88,3 290 300 8,5 / 14,0 ~ 435 mm Ø 278 7,8 – 10,4 m
HEA 320 97,6 310 300 9,0 / 15,5 ~ 465 mm Ø 298 8,4 – 11,2 m
HEA 340 105,0 330 300 9,5 / 16,5 ~ 495 mm Ø 317 8,9 – 11,9 m
HEA 360 112,0 350 300 10,0 / 17,5 ~ 525 mm Ø 336 9,5 – 12,6 m
HEA 400 125,0 390 300 11,0 / 19,0 ~ 585 mm Ø 374 10,5 – 14,0 m
HEA 450 140,0 440 300 11,5 / 21,0 ~ 660 mm Ø 422 11,9 – 15,8 m
HEA 500 155,0 490 300 12,0 / 23,0 ~ 735 mm Ø 470 13,2 – 17,6 m
HEA 550 166,0 540 300 12,5 / 24,0 ~ 810 mm Ø 518 14,6 – 19,4 m
HEA 600 178,0 590 300 13,0 / 25,0 ~ 885 mm Ø 566 15,9 – 21,2 m

HEB Petek Kiriş Kesit ve Açıklık Cetveli

Kesit G (kg/m) h (mm) b (mm) tw / tf (mm) Açılmış H (mm) Tesisat Ø (mm) Önerilen Açıklık
HEB 100 20,4 100 100 6,0 / 10,0 ~ 150 mm Ø 96 2,7 – 3,6 m
HEB 120 26,7 120 120 6,5 / 11,0 ~ 180 mm Ø 115 3,2 – 4,3 m
HEB 140 33,7 140 140 7,0 / 12,0 ~ 210 mm Ø 134 3,8 – 5,0 m
HEB 160 42,6 160 160 8,0 / 13,0 ~ 240 mm Ø 154 4,3 – 5,8 m
HEB 180 51,2 180 180 8,5 / 14,0 ~ 270 mm Ø 173 4,9 – 6,5 m
HEB 200 61,3 200 200 9,0 / 15,0 ~ 300 mm Ø 192 5,4 – 7,2 m
HEB 220 71,5 220 220 9,5 / 16,0 ~ 330 mm Ø 211 5,9 – 7,9 m
HEB 240 83,2 240 240 10,0 / 17,0 ~ 360 mm Ø 230 6,5 – 8,6 m
HEB 260 93,0 250 260 10,0 / 17,5 ~ 375 mm Ø 240 6,8 – 9,0 m
HEB 280 103,0 280 280 10,5 / 18,0 ~ 420 mm Ø 269 7,6 – 10,1 m
HEB 300 117,0 300 300 11,0 / 19,0 ~ 450 mm Ø 288 8,1 – 10,8 m
HEB 320 127,0 320 300 11,5 / 20,5 ~ 480 mm Ø 307 8,6 – 11,5 m
HEB 340 134,0 340 300 12,0 / 21,5 ~ 510 mm Ø 326 9,2 – 12,2 m
HEB 360 142,0 360 300 12,5 / 22,5 ~ 540 mm Ø 346 9,7 – 13,0 m
HEB 400 155,0 400 300 13,5 / 24,0 ~ 600 mm Ø 384 10,8 – 14,4 m
HEB 450 171,0 450 300 14,0 / 26,0 ~ 675 mm Ø 432 12,2 – 16,2 m
HEB 500 187,0 500 300 14,5 / 28,0 ~ 750 mm Ø 480 13,5 – 18,0 m
HEB 550 199,0 550 300 15,0 / 29,0 ~ 825 mm Ø 528 14,9 – 19,8 m
HEB 600 212,0 600 300 15,5 / 30,0 ~ 900 mm Ø 576 16,2 – 21,6 m

Petek Kiriş Çeşitleri ve Geometrik Formları

Projenin mimari estetiğine, gövde içerisinden geçecek mekanik tesisat geometrisine ve kesme/eğilme diyagramına göre dört ana tipte petek kiriş üretimi gerçekleştiriyoruz:

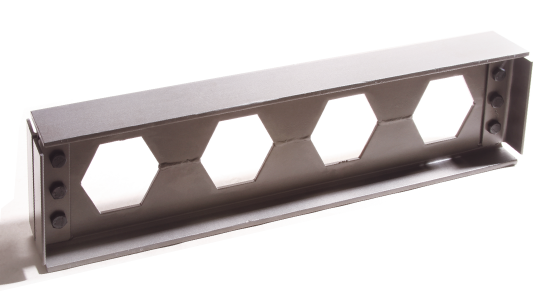

Altıgen Petek Kiriş (Castellated)

Altıgen Petek Kiriş (Castellated Beam) Kesiti

Tek hat zikzak CNC kesimle sıfır hurda fireyle üretilir. Sanayi çatı kirişlerinde ve aşıklarında en ekonomik çözümdür.

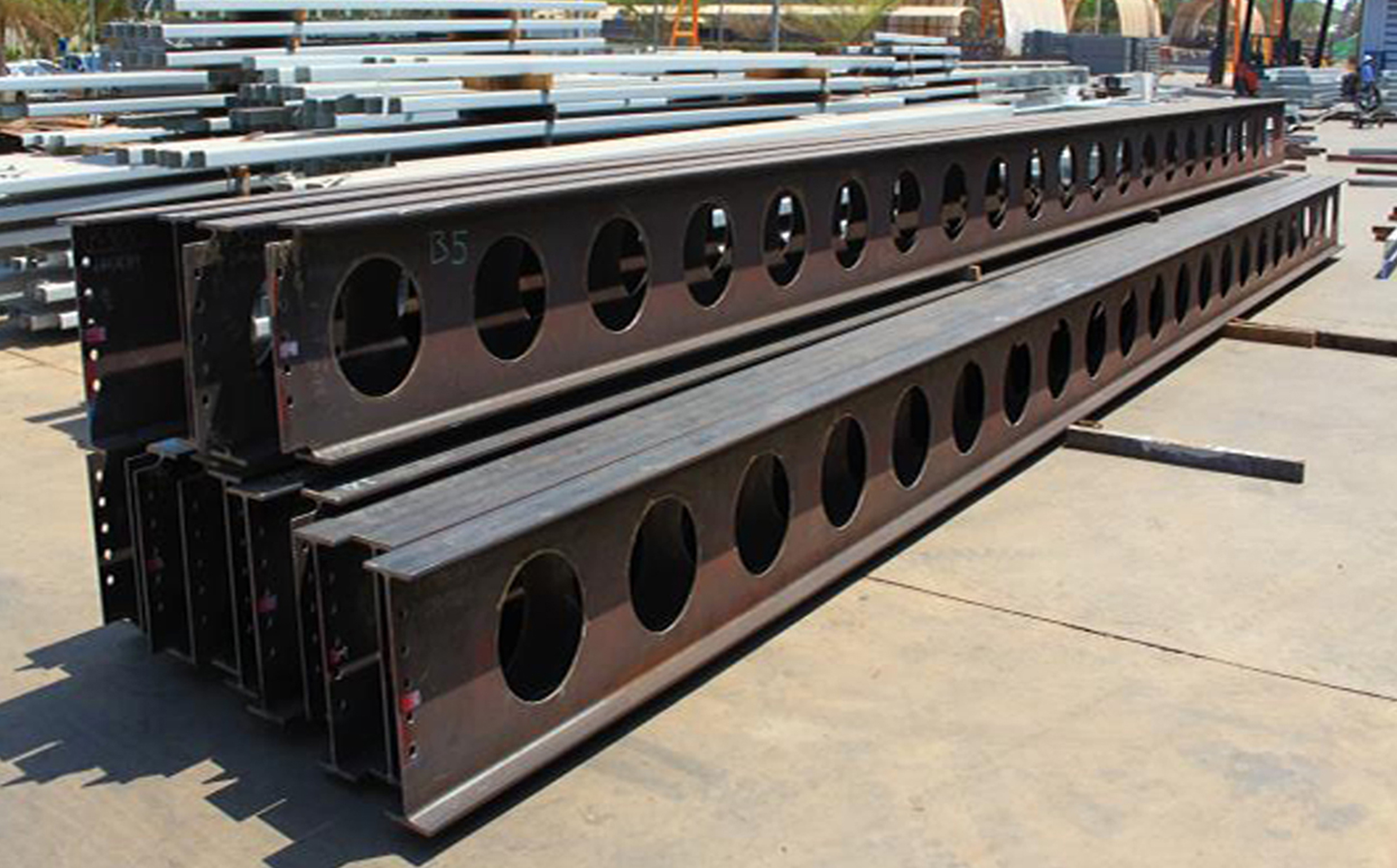

Dairesel Petek Kiriş (Cellular Beam)

Dairesel Yuvarlak Boşluklu Cellular Petek Kiriş

Köşe gerilme yığılmalarını minimize eder; yuvarlak spiro havalandırma kanalları ve boru geçişleri için idealdir.

Sekizgen & Ara Plakalı Petek Kiriş

Sekizgen Ara Plakalı Yükseltilmiş Petek Kiriş

Üst ve alt T-gövdeler arasına ek bayrak sacı kaynatılarak kiriş yüksekliği 1,6H – 2,0H seviyesine kadar büyütülür.

Sinüzoid Gövdeli Kiriş (Angelina)

Sinüzoid Eğrisel Kesimli Petek Kiriş

Sürekli sinüs eğrisi kesimiyle modern mimari yapılarda ve geniş açıklıklı terminal/sergi salonlarında tercih edilir.

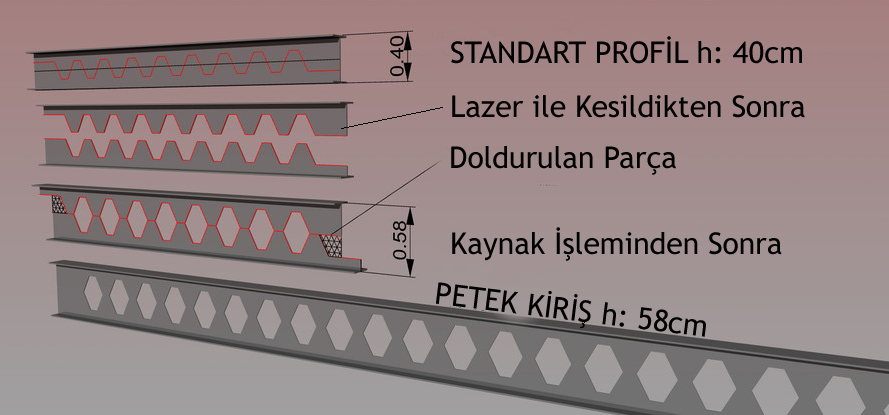

CNC Zikzak Kesim ve Kaydırma Şeması

Altıgen Petek Kiriş Kesim ve Kaynak Şeması

Kaydırılmış Gövde Dişi Birleşimi

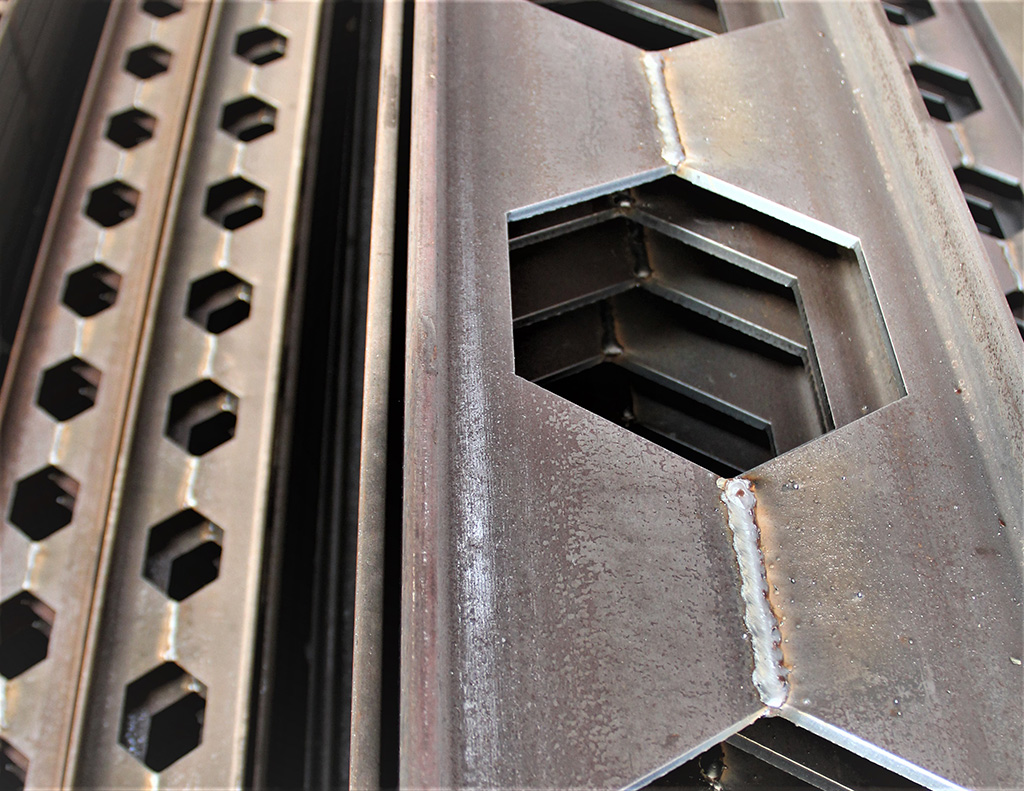

Petek Kiriş Gövde Dişi Kaynak Detayı

Castellated & Cellular Geometri

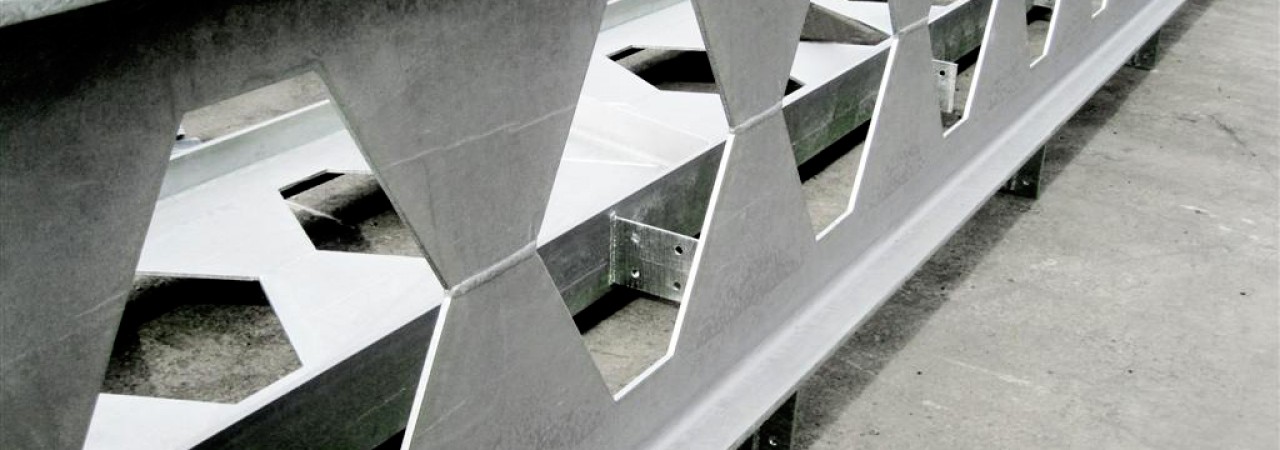

Kastel Kiriş Castellated Beam Ölçü Parametreleri

Fabrika Üretim Hattımızdan Petek Kiriş ve Makas Uygulamaları

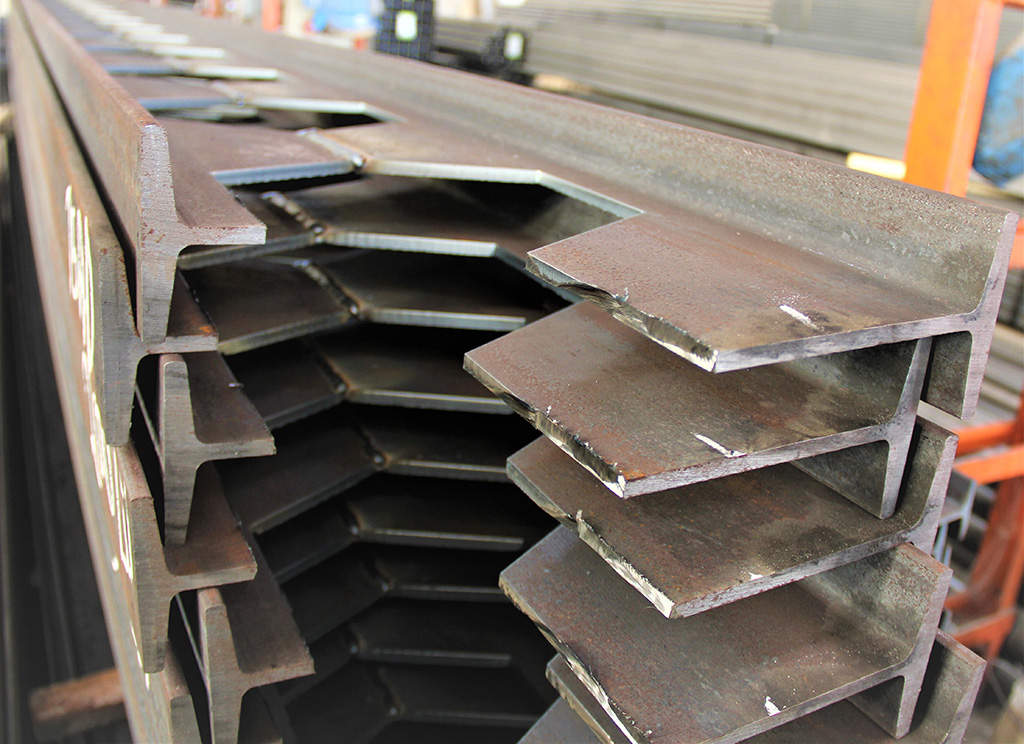

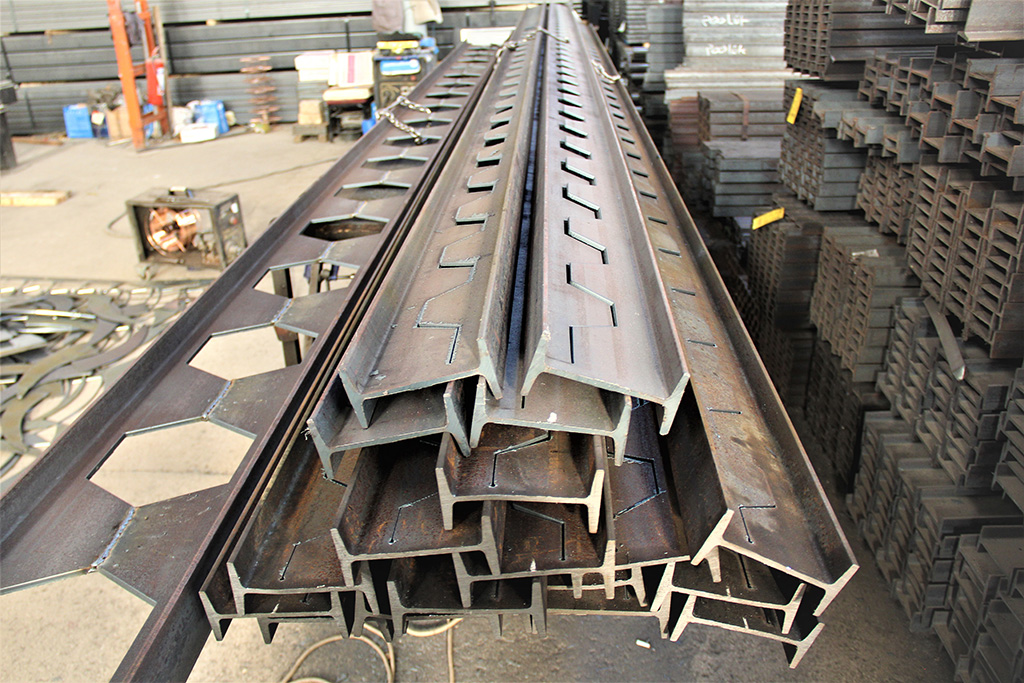

CNC Plazma Kesim Petek Kiriş İmalatı
Fabrika Çatısı Kaynaklı Petek Kiriş Üretimi

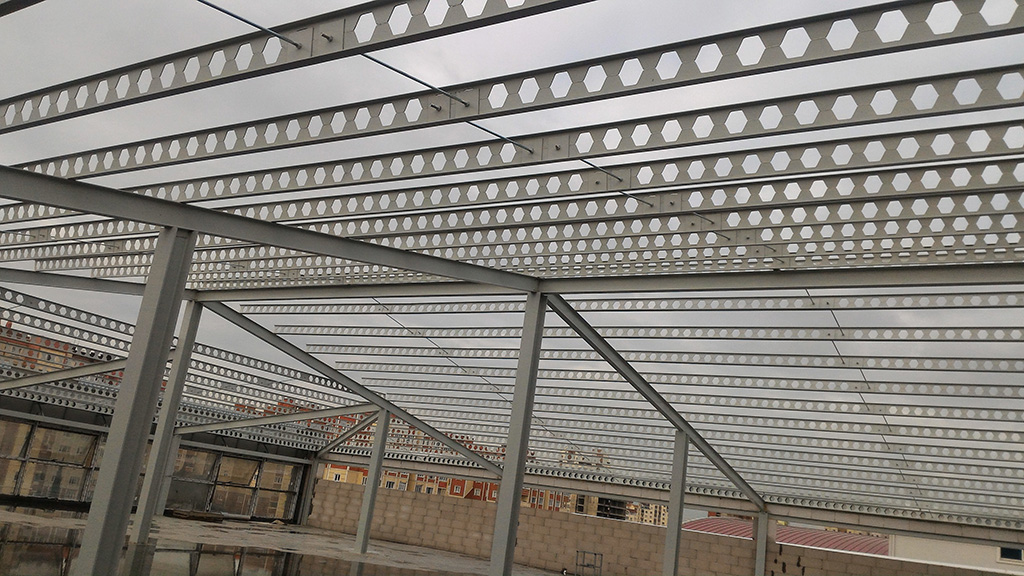

Geniş Açıklıklı Çelik Hangar Petek Kiriş Montajı
Astar Boyalı Yapısal Çelik Petek Kiriş Sevkiyatı

Petek Kiriş Statik Hesabı ve CNC Üretim Aşamaları

Boşluklu gövdeli çelik kirişlerin yapısal davranışı dolu gövdeli profillerden farklıdır. EN 1993-1-13 (Eurocode 3), AISC Design Guide 31 ve ÇYTHYE standartlarına göre teknik ofisimizde yürütülen statik analizlerde beş kritik sınır durum denetlenir:

  • 1. Global Eğilme Kapasitesi: Net enkesit üzerinden alt ve üst T-parçalarının (tee-section) eksenel çekme ve basınç dayanımları kontrol edilir.
  • 2. Vierendeel Eğilme Momenti: Boşluk bölgesinde kesme kuvvetinin alt ve üst T-kesitlerinde oluşturduğu ikincil yerel eğilme momentleri (Mv) ile eksenel kuvvet etkileşimi tahkik edilir.
  • 3. Gövde Dikmesi (Web-Post) Burkulması ve Kaynak Kesmesi: İki petek boşluğu arasındaki gövde dikmesinin yatay kesme kuvveti altında düzlem dışı burkulma dayanımı ve bel kaynağının kayma gerilmesi denetlenir.
  • 4. Mesnet Boşluk Kapama & Rijitlik Levhaları (Stiffener): Kesme kuvvetinin pik yaptığı kolon mesnetlerinde ve tekil yük noktalarında ilk 1–2 petek boşluğu sac levha ile kapatılır.
  • 5. Ters Sehim (Pre-Camber) Uygulaması: 18 metreyi aşan açıklıklarda zati yük altındaki deplasmanı sıfırlamak için imalat fikstüründe kirişe hesaplanan miktarda ters sehim verilir.
01

CNC Plazma Zikzak Kesim

EN 10204 3.1 sertifikalı hadde profiller, termal çarpılmayı önleyen kontrollü hızda CNC plazma hattında milimetrik kesilir.

02

Kaydırma & Ters Sehim Fikstürü

Üst ve alt T-profiller yarım modül kaydırılarak hidrolik kalıpta hizalanır; proje gerektiriyorsa ters sehim (camber) verilir.

03

Otomatik Kaynak & NDT

EN ISO 3834-2 kalite sistemine uygun gazaltı (MAG) / tozaltı (SAW) kaynak yapılır ve ultrasonik/manyetik (UT/MT) kontrolden geçirilir.

04

SA 2.5 Kumlama & Kaplama

Otomatik bilyalı kumlama sonrası epoksi çinko fosfat astar, son kat boya, yangın boyası veya sıcak daldırma galvaniz uygulanır.

Taşıyıcı Sistem Karşılaştırması: Petek Kiriş vs Dolu Gövde vs Kafes Makas

Değerlendirme Kriteri Petek Kiriş (Castellated / Cellular) Dolu Gövdeli Hadde Profil Çelik Kafes Makas (Truss)
Ekonomik Açıklık Aralığı 12 m – 36 m 6 m – 14 m 20 m – 60+ m
Çelik Tonaj Tasarrufu %35 – %45 Daha Hafif Referans (%0) %30 – %40 Daha Hafif
İmalat İşçiliği & Hızı Otomatik CNC Hat — Çok Hızlı Çok Hızlı (Yüksek Hammadde Bedeli) Yoğun Düğüm Noktası İşçiliği — Yavaş
Mekanik / Elektrik Tesisat Geçişi Gövde İçinden Doğrudan Geçiş Kiriş Altından Geçer (Kat Yüksekliği Kaybı) Diyagonaller Arası Kısıtlı Geçiş
Boya / Yangın Boyası Yüzeyi Düşük Yüzey Alanı — Ekonomik Düşük Yüzey Alanı Çok Fazla Köşebent/Boru Yüzeyi — Pahalı

Petek Kiriş Hakkında Sıkça Sorulan Sorular

Petek kiriş (castellated beam) nedir ve ne işe yarar?
Petek kiriş; sıcak haddelenmiş IPE, HEA, HEB veya NPI çelik profillerin gövdesinin CNC plazma veya oksijen kesim hattında belirli bir açı ile zikzak (altıgen) ya da dairesel (cellular) formda kesilip, iki yarım kesitin yarım modül kaydırılarak tekrar kaynaklanmasıyla üretilen yüksek ataletli yapısal çelik kiriştir. Profilin birim ağırlığı artmadan gövde yüksekliği 1.4 ila 1.6 kat büyür, eğilme rijitliği (Ix) yaklaşık 2.25 katına çıkar ve 12 m ile 36 m arasındaki kolonsuz geniş açıklıkların %35-%45 daha hafif çelikle geçilmesini sağlar.
Petek kiriş yapıldığında profilin metre ağırlığı artar mı?
Hayır. Standart ara plakasız petek kiriş üretiminde ana hadde profil (örneğin IPE 300 - 42,2 kg/m) kendi gövdesinden kesilip kaydırılarak birleştirildiği için birim metre ağırlığı sabit kalır (yalnızca kaynak teli kaynaklı ihmal edilebilir ~%0,5 fark oluşur). Yalnızca ekstra yükseklik için gövde arasına bayrak/ara levhası (insert plate) kaynatılan özel kesitlerde eklenen plaka ağırlığı kadar artış olur.
2026 petek kiriş fiyatları neye göre hesaplanır?
2026 petek kiriş fiyatları; seçilen hammadde çelik kalitesine (S235JR, S275JR veya S355J2), ana profilin kg/m ağırlığına, CNC plazma kesim metrajına, tozaltı/gazaltı kaynak işçiliğine, mesnet bölgelerindeki petek kapama ve rijitlik levhalarına (stiffener), kumlama (SA 2.5) ve boya/galvaniz kaplama tipine göre metretül veya ton bazında hesaplanır.
IPE 200, IPE 240 ve IPE 300 petek kiriş açılmış yüksekliği kaç mm olur?
Standart 1,5H genişletme oranında; IPE 200 profilinden üretilen petek kiriş yaklaşık 300 mm yüksekliğe (22,4 kg/m), IPE 240 petek kiriş yaklaşık 360 mm yüksekliğe (30,7 kg/m), IPE 300 petek kiriş ise yaklaşık 450 mm yüksekliğe (42,2 kg/m) ulaşır. Bu sayede bir üst segmentteki çok daha ağır hadde profillerin atalet momentine düşük tonajla erişilir.
Petek kiriş ile kolonsuz kaç metre açıklık geçilebilir?
Çatı aşık ve tali kiriş sistemlerinde IPE 200 - IPE 300 petek kirişlerle 10 m - 18 m açıklıklar; fabrika, depo, spor salonu, AVM ve otopark ana kirişlerinde ise IPE 360 - IPE 600 veya HEA/HEB 300 - 600 petek kirişlerle 18 m - 36 m arası kolonsuz açıklıklar ekonomik olarak geçilebilmektedir. Ön boyutlandırmada kiriş yüksekliği genellikle L/18 ile L/24 aralığında seçilir.
Altıgen (castellated) ve dairesel (cellular) petek kiriş arasındaki fark nedir?
Altıgen petek kiriş (castellated beam) düz zikzak kesimle tek aşamada kayıpsız üretildiği için en ekonomik çözümdür. Dairesel boşluklu petek kiriş (cellular beam) ise iki aşamalı yay kesimiyle üretilir; yuvarlak boşluklar köşe gerilme yığılmalarını azaltır ve içinden büyük çaplı dairesel HVAC havalandırma kanalları ile yangın tesisatı borularının geçirilmesine maksimum alan tanır.
Mesnet bölgelerinde petek kiriş boşlukları neden sac ile kapatılır?
Basit veya sürekli kirişlerde kesme kuvveti (V) kolon birleşimlerine yani mesnet bölgelerine yaklaştıkça maksimum değere ulaşır. Yüksek kesme kuvvetinin gövde dikmelerinde (web-post) burkulma ve Vierendeel eğilmesi oluşturmasını önlemek amacıyla mesnetten itibaren ilk 1 veya 2 petek boşluğu gövde kalınlığına eşdeğer çelik levhalarla tam nüfuziyetli kaynakla doldurulur.
Petek kiriş statik hesabı hangi standartlara göre yapılır?
Türkiye’de petek kiriş tasarımları TBDY 2018 (Türkiye Bina Deprem Yönetmeliği), ÇYTHYE (Çelik Yapıların Tasarım, Hesap ve Yapım Esasları), Eurocode 3 (EN 1993-1-1 / EN 1993-1-13) ve AISC Design Guide 31 kurallarına göre; eğilme kapasitesi, Vierendeel momenti, gövde dikmesi burkulması, yanal burulmalı burkulma (LTB) ve L/300 sehim sınırları denetlenerek yapılır.

Sipariş, Sevkiyat ve İlgili Mühendislik Hizmetlerimiz

  • 1. Tablodaki petek kiriş fiyatları KDV (%20) ve nakliye hariç fabrika teslim bilgilendirme değerleridir; TCMB döviz kuruna (1 USD = 44,00 TL) göre güncellenir.
  • 2. 12 metre standart boyların yanı sıra tır gabarisinde 13,60 m – 16,00 m tek parça veya şantiyede bulonlu ek (splice) plakalı sevkiyat yapılmaktadır.
  • 3. Statik projenizi (DWG / Tekla / SAP2000 modeli) ilettiğinizde metraj çıkarma, kesit optimizasyonu ve imalat teklifi teknik ofisimizce aynı gün hazırlanır.
ONLINE ARAÇ Petek Kiriş Ağırlık Hesaplama → MALİYET REHBERİ Çelik Konstrüksiyon m² & Ton Fiyatları → ANAHTAR TESLİM Çelik Bina ve Fabrika İnşaatı → İHTİSAS TESİSİMİZ CNC Petek Kiriş İmalatı & Statik Proje → DÖNÜŞÜM SİMÜLATÖRÜ Petek Kiriş Fiyatları & Tasarruf Hesabı → TEKNİK OFİS Projeniz İçin Hemen Teklif Alın →
